Etude de réservoirs cylindriques verticaux sous sollicitations sismiques

Dimensionnement et évaluations des épaisseurs minimales admissibles par approches analytique et numérique.


Vérification du dimensionnement des réservoirs existants par une approche analytique, puis modélisation 3D aux éléments finis et calcul numérique non linéaire avec prise en compte de l’interaction fluide-structure pour définir les épaisseurs minimales admissibles des éléments des réservoirs.


• Approche analytique pour la vérification du dimensionnement de réservoirs cylindriques verticaux existants, de diamètre 3.2 m et de hauteur 11 m :
◦ Cas de charge : pression de service, dépression, pression d’épreuve hydraulique, séisme,
◦ Calcul des contraintes circonférentielles et longitudinales dans les éléments des réservoirs (jupe, fonds, viroles), vérification de non flambement, justification des renforts de viroles,
◦ L’analyse s’appuie sur la référence suivante : ASME section VIII.

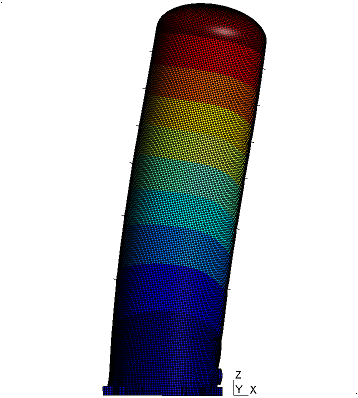

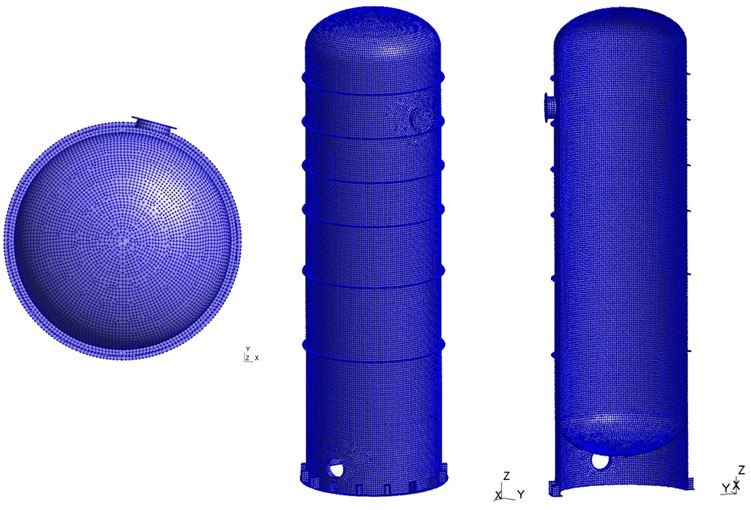

Modélisation 3D aux éléments finis et calcul numérique non linéaire pour l’évalutation des épaisseurs minimales admissibles des éléments des réservoirs (jupe, fonds, viroles) :
◦ Cas de charge : pression de service, dépression, pression d’épreuve hydraulique, séisme,
◦ Prise en compte de l’ancrage des réservoirs sur le GC par l’intermédiaire de tirants précontraints,

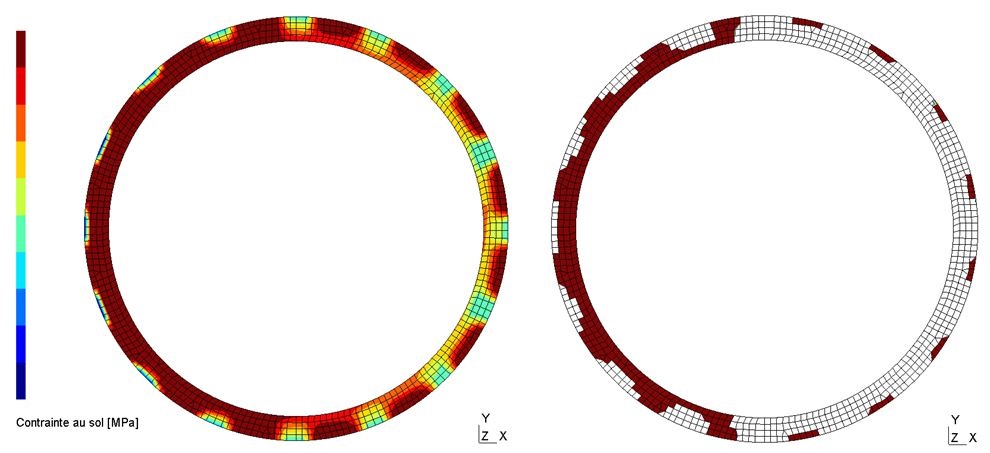

◦ Loi de comportement non linéaire permettant le décollement et le glissement de la couronne inférieure des jupes des réservoirs,

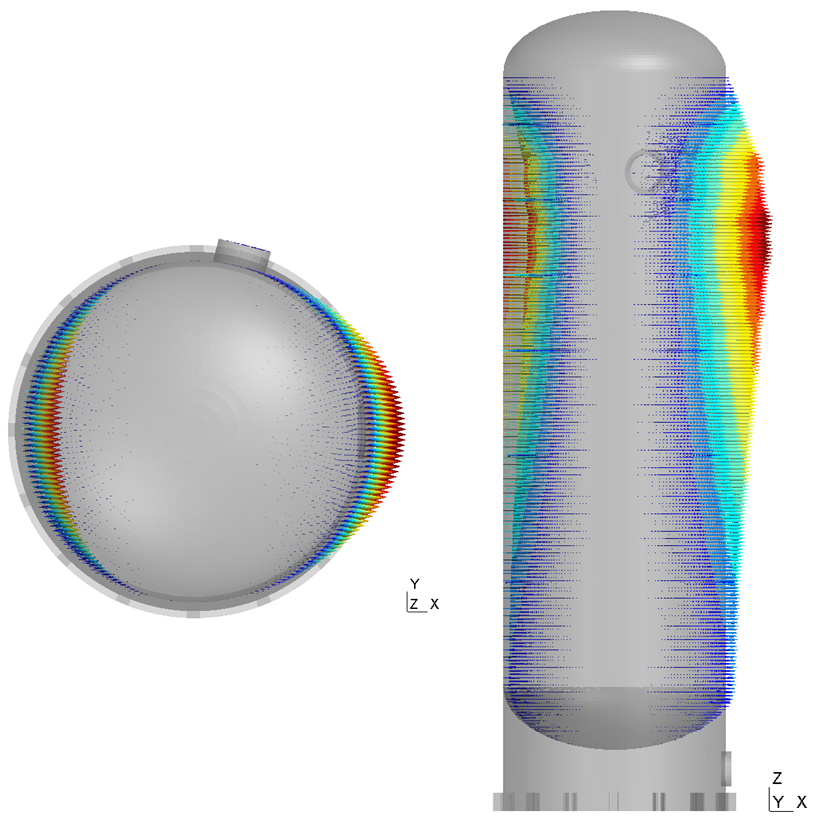

◦ Interaction fluide-structure par la méthode de Housner (masse liquide impulsive composée de la masse figée et de la masse confinée, et masse liquide convective),

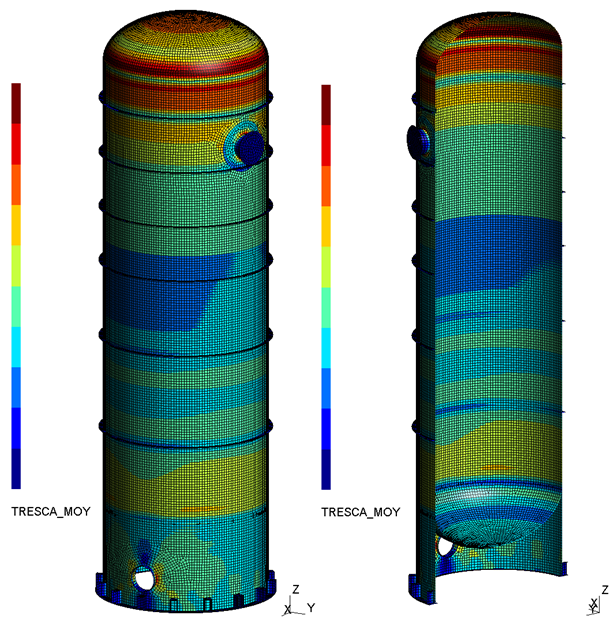

◦ Calcul des contraintes équivalentes de membrane, de membrane + flexion, et de compresion pure au feuillet moyen, et vérification des exigences de résistance et stabilité, en particulier stabilité élastique, non flambement élastique et non flambement élasto-plastique,
◦ L’analyse s’appuie sur les références suivantes : ASME section VIII, Eurocode 8-4.
