Etudes sur portes anti-souffle

Vérification par approche numérique simplifiée, par approche numérique linéaire, puis par une approche numérique transitoire non linéaire ; et évaluation des fuites de pression sous cas de charge blast
La prestation concerne des études de portes anti-souffles d’un bâtiment en béton armé. Elle consiste à proposer la justification de la non missilité de deux portes anti-souffles sous l’effet d’un évènement blast.

Elle se décompose comme suit :

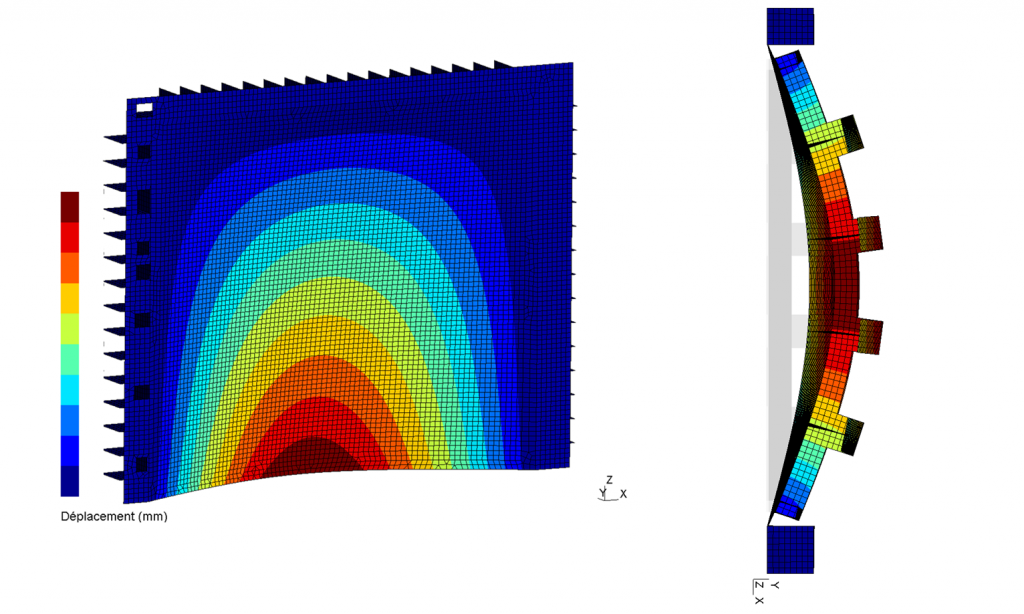

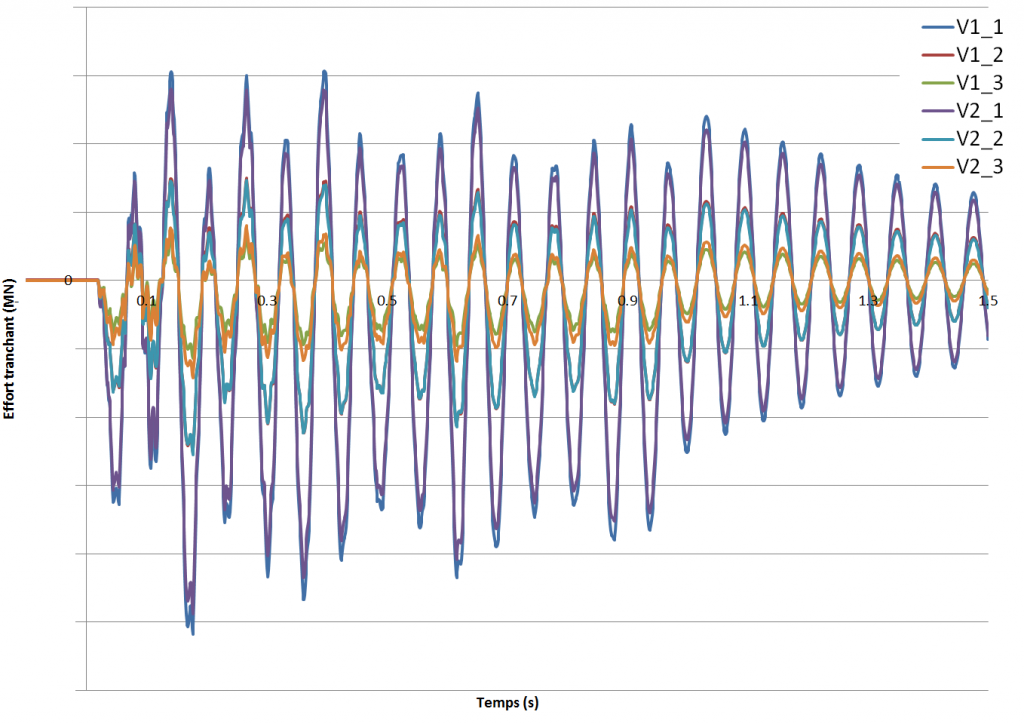

• Vérification de la non-missilité des portes anti-souffle par approche numérique simplifiée : modélisation par éléments coque des portes sur appuis parfait, application des pressions par pas de temps sur les portes, calcul de la réponse de la porte par analyse dynamique élastique linéaire, vérification des contraintes, des réactions d’appuis et de la résistance des ancrages

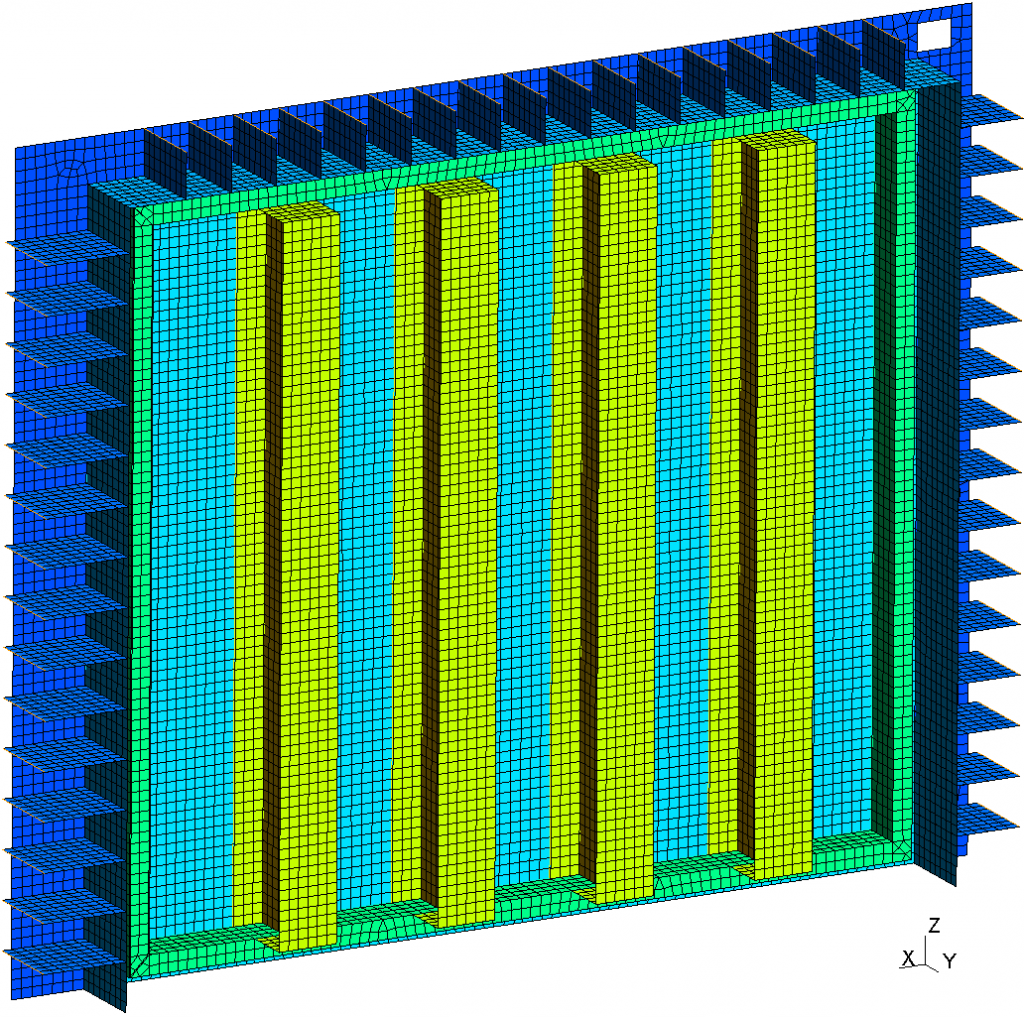

• Vérification de la non-missilité des portes anti-souffle par approche numérique détaillée : modélisation par éléments-finis détaillée de la porte et des ancrages, la porte est modélisée par des éléments coques avec un matériau utilisant une loi de comportement non-linéaire, le béton armé des ancrages est modélisé avec des éléments volumiques en intégrant les armatures, le tout avec des lois de comportement non linéaires ; application des pressions par pas de temps sur les portes et calcul non-linéaire en grandes déformations, post traitements identiques à l’étape précédente

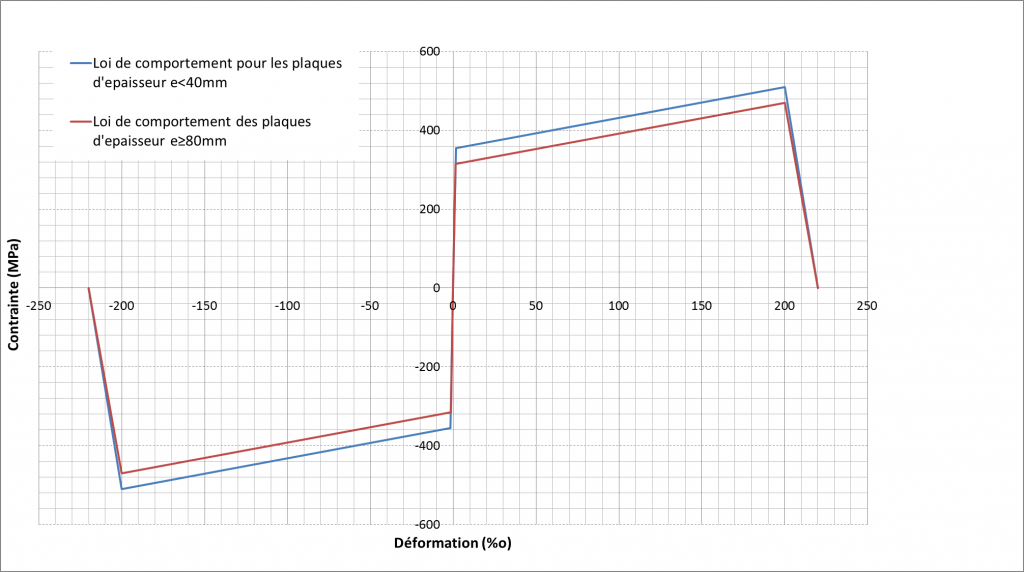

• Vérification de la non-missilité de la porte anti-souffle par approche numérique transitoire non-linéaire : récupération du modèle numérique de l’étape précdédente et intégration des lois de comportement élasto-plastique des éléments en fonction des épaisseurs de tôle, post traitements identiques
• Proposition de renforcement du cadre de la porte dans les zones des ancrages présentant un risque de rupture sous le cas de charge d’explosion.
